Juntas QUAD-RING – X-RING
Manufactures Cusell
Manufactures Cusell

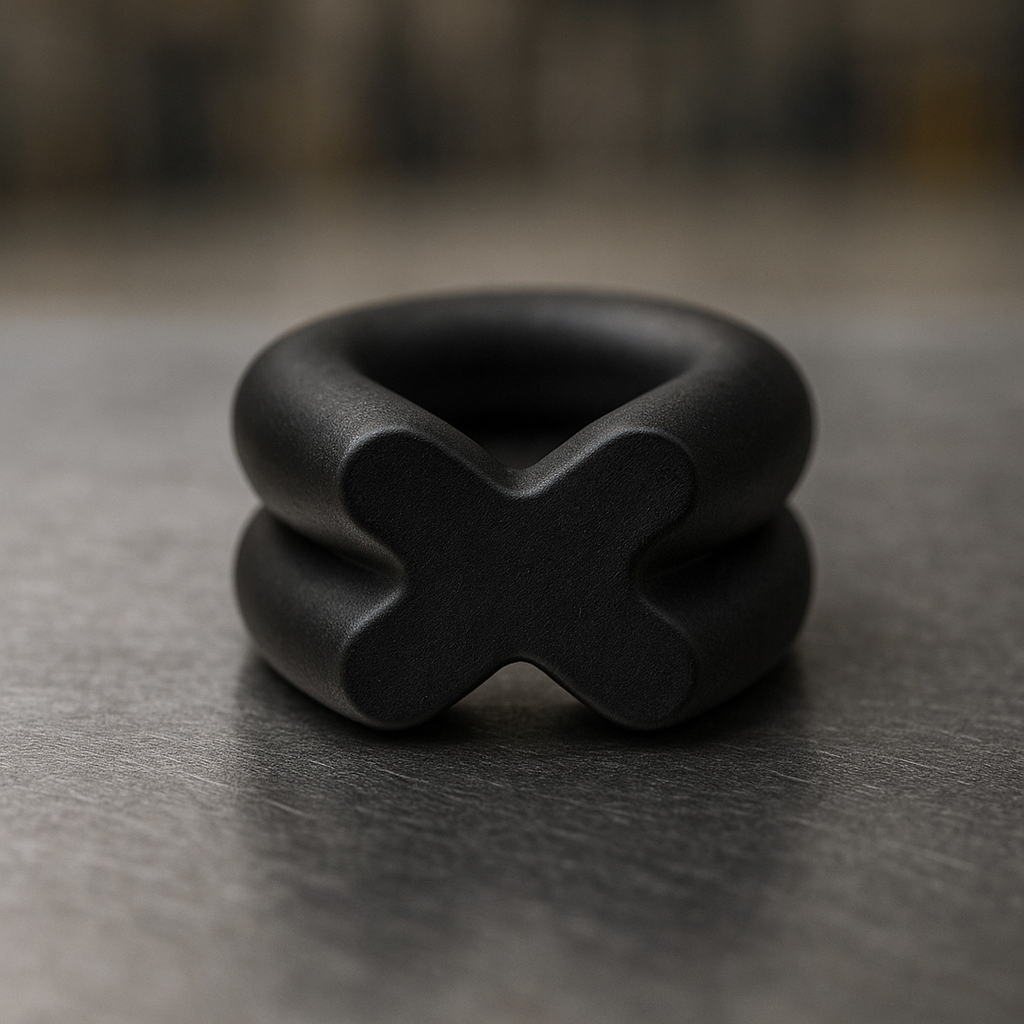

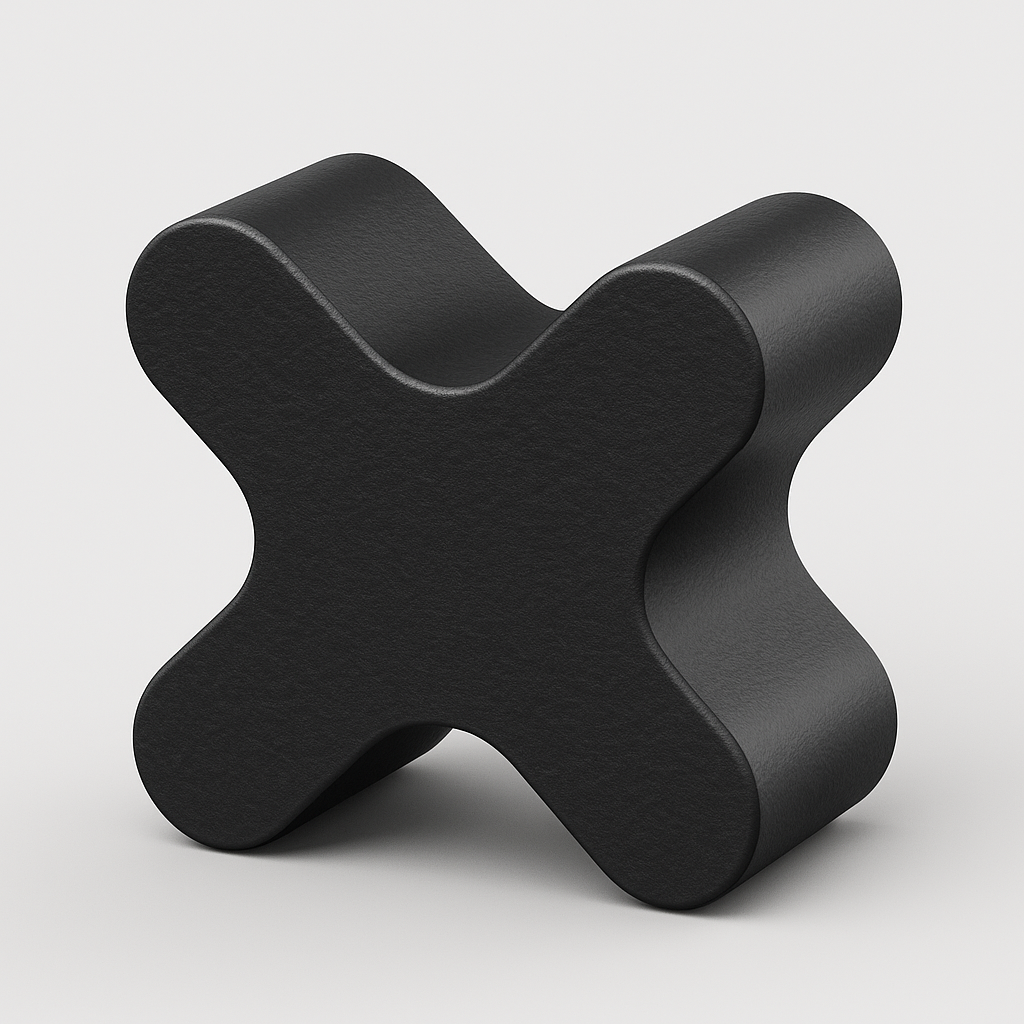

Las juntas Quad-Ring, también conocidas como juntas X-Ring, son elementos de sellado con un perfil característico en forma de X de cuatro lóbulos simétricos. Esta geometría proporciona ventajas significativas frente a las juntas tóricas convencionales, como una menor fricción, una mayor capacidad de estanqueidad y un rendimiento superior incluso a presiones casi nulas.
Gracias a su forma en aspa, estas juntas evitan retorcerse durante el montaje, lo que garantiza estabilidad y precisión en su alojamiento. Mientras que una junta tórica puede girar y deslizarse, una Quad-Ring se mantiene firmemente en su sitio, ofreciendo una mayor fiabilidad en el sellado dinámico.
Mayor estanqueidad con presiones bajas o nulas.
Reducción del desgaste gracias a una fricción menor.
Estabilidad durante el montaje: no se giran ni se desplazan en el alojamiento.
Mayor vida útil en aplicaciones dinámicas frente a las juntas tóricas.
Compatibilidad con anillos anti-extrusión especiales diseñados para Quad-Ring.
Las juntas X-Ring son una solución de sellado polivalente que se utiliza en diferentes sectores industriales:
Cierres axiales en bridas, tubos y cajas.
Ejes oscilantes, rotativos y helicoidales.
Equipos hidráulicos y neumáticos que requieren un sellado dinámico fiable.
Sistemas donde la vibración o el movimiento pueden comprometer la estabilidad de una junta tórica.
En aplicaciones dinámicas se recomienda siempre seleccionar una sección transversal lo más grande posible para aumentar la superficie de sellado y prolongar la vida útil de la junta.
Fabricamos juntas Quad-Ring en diferentes calidades para adaptarnos a las condiciones de trabajo de cada cliente:
Materiales estándar: NBR 70, EPDM 70º y FPM 70º.
Bajo demanda: ACM, MVQ, MFQ y FFKM, adecuados para entornos exigentes (alta temperatura, contacto con agentes químicos, aplicaciones especiales).
Cada material ha sido seleccionado para ofrecer un equilibrio entre resistencia química, elasticidad y durabilidad. Esto permite cubrir necesidades tan diversas como resistencia a aceites y combustibles, estanqueidad en aplicaciones exteriores o compatibilidad con productos químicos agresivos.
En determinadas aplicaciones de alta presión es necesario utilizar anillos anti-extrusión específicos para Quad-Ring. Estos accesorios no son intercambiables con los diseñados para juntas tóricas, ya que la geometría es diferente y requiere un ajuste a medida.
Gracias a esta compatibilidad, las juntas Quad-Ring pueden trabajar de manera segura en condiciones extremas sin riesgo de extrusión o fallo prematuro.
Las juntas Quad-Ring están presentes en múltiples sectores, donde se valoran su capacidad de sellado, su estabilidad y su durabilidad:
Industria del automóvil: sistemas hidráulicos, cilindros y bombas.
Energía y petroquímica: sellado de válvulas y bridas en contacto con hidrocarburos.
Alimentación y farmacéutica: versiones en materiales compatibles bajo demanda.
Ingeniería mecánica y maquinaria general.
¿Buscas un proveedor de juntas Quad-Ring para tus proyectos?
Consulta nuestro catálogo de juntas industriales o contacta con nuestro equipo técnico para solicitar un presupuesto adaptado a tus necesidades.
